№52. Одноэтажный каркасный дом 8х9

Проект каркасно-щитового дома №52 с эркером, возводимый в Липецке, представляет собой законченное объемно-планировочное решение, ориентированное на круглогодичное проживание. Нижеследующий материал представляет собой выверку проектных решений и технологии производства работ с требованиями действующей нормативно-технической документации.

Конструктивная система и расчетные параметры фундамента под каркасный дом с эркером

Основанием для возведения каркасного дома №52 служит анализ инженерно-геологических изысканий участка застройки в Липецке в строгом соответствии с положениями СП 22.13330 «Основания зданий и сооружений». Для данного типа каркасника, характеризующегося относительно малой массой и пространственной жесткостью, оптимальным решением признана конструкция фундамента на винтовых сваях. Расчет несущей способности свайного поля выполнен с учетом нормативных значений прочностных характеристик грунтов и коэффициентов надежности, регламентированных СП 24.13330.

Применение винтовых свай позволяет минимизировать объем земляных работ и исключает влияние сил морозного пучения на ограждающие конструкции ниже отметки 0.000. Обвязка оголовков свай производится ростверком из профилированного бруса (клееного или цельного), сечение которого определено расчетом по деформациям второй группы предельных состояний. Древесина для элементов ростверка должна соответствовать требованиям ГОСТ 24454, а её влажность на момент монтажа не должна превышать значений, установленных СП 64.13330 для ответственных несущих конструкций.

Геодезическая выверка положения свай в плане и по высоте является обязательной процедурой перед началом монтажа ростверка. Это обеспечивает проектную геометрию опорной части здания и равномерную передачу нагрузки от вышележащих конструкций на основание. Антикоррозионная защита металлических элементов свай выполняется с учетом агрессивности грунтовой среды, что продиктовано требованиями долговечности, заложенными в Федеральном законе №384-ФЗ.

Организация строительства (СП 48.13330) предусматривает защиту готового фундамента от атмосферных осадков и промерзания в зимний период. Устройство временной отмостки или планировка прилегающей территории исключает подтопление подпольного пространства. На данном этапе также закладываются гильзы для ввода инженерных коммуникаций в соответствии с разделами проекта.

Технология сборки домокомплекта и устройство несущего каркаса

Изготовление элементов домокомплекта для каркасно-щитового дома №52 производится в заводских условиях, что гарантирует соблюдение геометрических допусков согласно ГОСТ 30974 «Соединения на врубках и вкладышах...». Конструктивное решение базируется на применении несущего деревянного каркаса, обшиваемого с двух сторон плитными материалами. Пиломатериалы хвойных пород для стоек, балок перекрытия и стропильной системы (преимущественно сосна или ель) должны удовлетворять требованиям ГОСТ 8486 по сортности и наличию пороков древесины.

Сборка (монтаж) каркасника осуществляется бригадой плотников, специализирующейся на малоэтажном строительстве. Вертикальность стоек и горизонтальность обвязок контролируется на каждом этапе. Узловые соединения «шип-паз», обеспечивающие пространственную неизменяемость каркаса, выполняются с расчетными зазорами. Применение стальных зубчатых пластин и перфорированных кронштейнов в узлах сопряжения (по СП 64.13330) допускается при условии их антикоррозионной защиты.

Особое внимание при устройстве каркасника уделяется геометрии эркера — выступающей части фасада, увеличивающей полезную площадь и уровень освещенности. Сопряжение стен эркера с основным коробом здания образует «мезонинный» узел, требующий жесткого соединения стоек и ригелей для восприятия ветровых нагрузок. Расчетная схема каркаса учитывает эти локальные концентрации усилий.

Поэтажная сборка домокомплекта включает монтаж балок перекрытия, опирающихся на обвязку. Шаг балок назначается исходя из расчета на прогиб (вторая группа предельных состояний) под действием нормативных нагрузок (СП 20.13330). Антисептирование всех деревянных элементов каркаса производится методом погружения в заводских условиях, что гарантирует глубину пропитки, недостижимую при ручном нанесении.

Теплотехнический расчет ограждающих конструкций и устройство кровли

Обеспечение нормативного термического сопротивления ограждающих конструкций каркасно-щитового дома №52 выполнено в строгом соответствии с требованиями СП 50.13330 «Тепловая защита зданий». Для условий Липецка расчетная толщина теплоизоляционного слоя (плиты из каменной ваты или эковата) в стенах и перекрытии определена путем теплотехнического расчета с учетом коэффициента теплотехнической однородности каркаса.

Устройство «пирога» стены включает пароизоляционный слой со стороны помещения, препятствующий диффузии водяного пара в толщу утеплителя, что регламентируется сводом правил по защите от переувлажнения. Наружная ветрозащита обеспечивается диффузионной мембраной, выводящей избыточную влагу и защищающей утеплитель от выветривания. Заполнение каркаса утеплителем производится враспор, исключая образование мостиков холода.

В качестве кровельного покрытия для данного проекта с двускатной или вальмовой крышей (зависит от выбранной модификации) используется профилированный лист или металлочерепица. Стропильная система рассчитывается на восприятие снеговой нагрузки для III снегового района (г. Липецк согласно СП 20.13330). Обрешетка под кровлю выполняется из пиломатериалов, обработанных био- и огнезащитными составами.

Монтаж оконных блоков из ПВХ или деревянного профиля производится с установкой пароизоляционных лент по периметру проема для исключения продувания. Примыкания кровли к стенам и вентканалам герметизируются с применением фасадных лент и мастик. Утепление чердачного перекрытия или мансардной части (при наличии) выполняется слоем, обеспечивающим соблюдение санитарно-гигиенических требований к температуре внутреннего воздуха по ГОСТ 30494.

Архитектурные особенности и планировочные решения эркера в каркасном доме

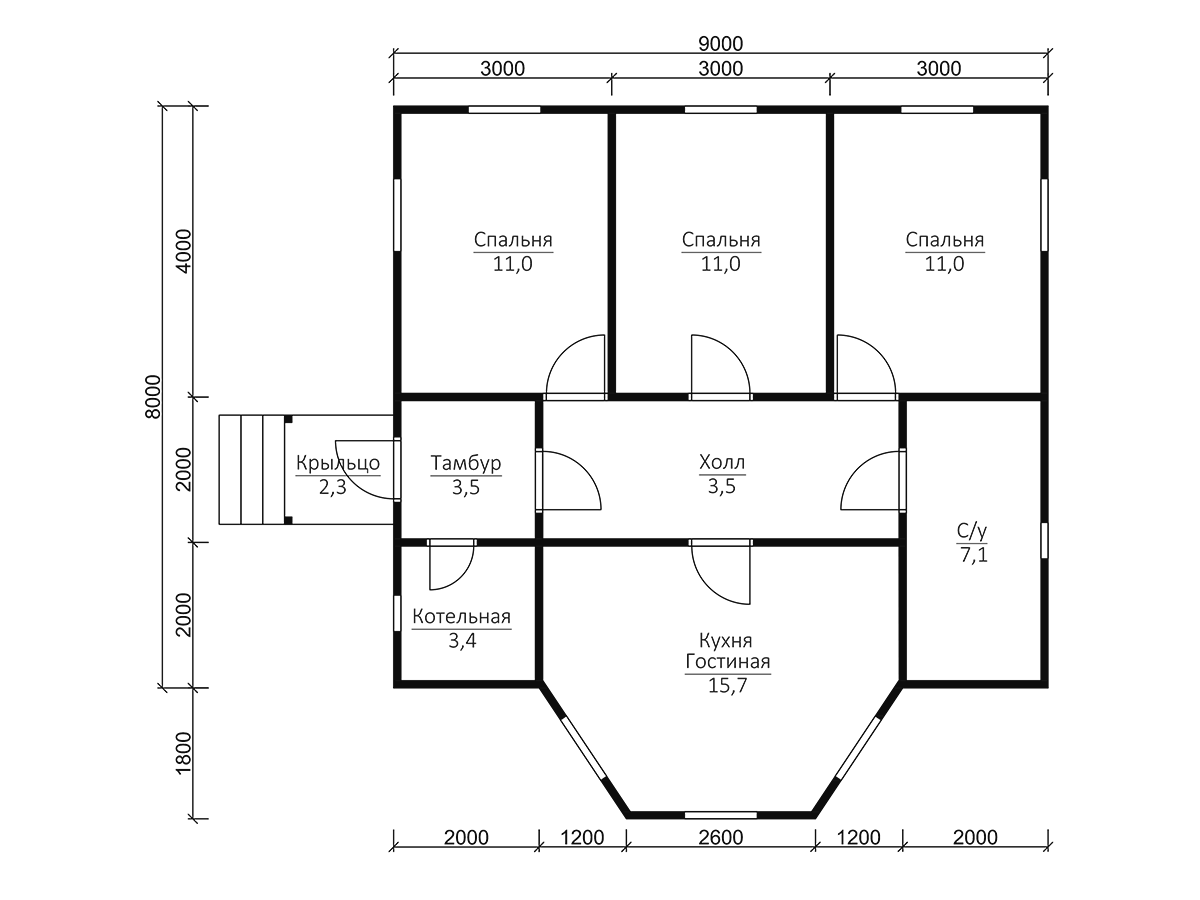

Проект №52 с эркером относится к категории индивидуальных архитектурных решений, позволяющих разнообразить фасад и внутреннее пространство. Эркер, имеющий в плане прямоугольную форму (по заданию 8х9м), остекляется и образует дополнительную зону, которую можно использовать как зимний сад или столовую. Внесение изменений в планировки (планы) возможно только после проведения поверочных расчетов несущей способности каркаса, так как проемы в стенах ослабляют сечение стоек.

Устройство эркера требует особого подхода к раскладке балок перекрытия, которые в зоне выступа консольно выпускаются за пределы основного периметра. Свес кровли над эркером формируется с помощью выноса стропил или использования кобылок. Водоотвод с таких участков кровли проектируется с учетом конфигурации углов, что требует применения доборных элементов (ендов).

Планировочные решения первого этажа и мансарды (если дом двухэтажный) должны обеспечивать функциональное зонирование. Градостроительный кодекс РФ и СП 55.13330 предъявляют требования к инсоляции жилых комнат, что напрямую зависит от расположения и размеров окон в эркере. Поэтому даже на этапе эскизного проекта важно учитывать ориентацию здания по сторонам света.

Отделка фасадов каркасного дома может быть выполнена имитацией бруса, блок-хаусом или фиброцементным сайдингом. Выбор материала влияет на ветровой и влажностный режим работы наружной обшивки, что учитывается при конструировании вентзазора. Паронепроницаемость слоев фасада контролируется для предотвращения конденсации влаги внутри утеплителя.

Заказать строительство домов и бань из профилированного бруса целесообразно в профильной компании, специализирующейся на малоэтажном деревянном домостроении. Профессиональный подход подразумевает комплексное проектирование и выполнение работ под ключ, с применением нормативно обоснованных конструктивных решений. Использование собственных производственных мощностей и наличие штатных квалифицированных бригад плотников обеспечивает технологическую дисциплину. Технический контроль на всех этапах возведения, прозрачный расчет сметной документации и соблюдение регламентированных сроков строительства являются ключевыми факторами надежности. Конечная стоимость строительства (расчет цены) определяется сложностью и объемом задачи, особенностями конкретного объекта и индивидуальными потребностями клиента, что отражается в договоре подряда.
